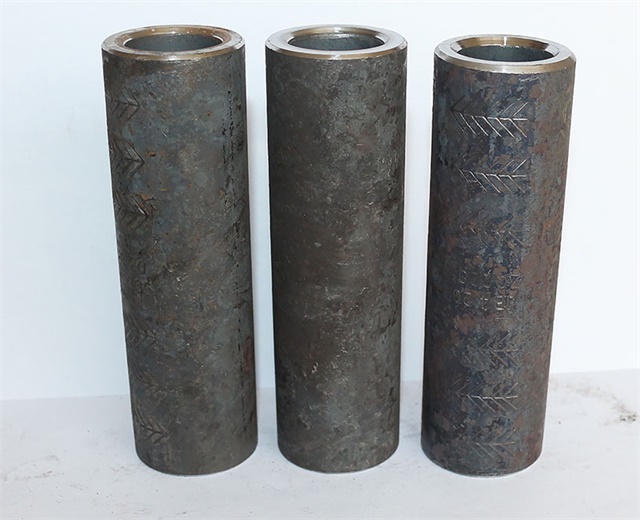

冷挤压套筒的规范尺寸需根据国标和铁标区分，常见规格如下：
一、国标冷挤压套筒规范尺寸
国标冷挤压套筒的规格型号通常以“型号=长度×外径”的格式标注，具体尺寸如下：
| 型号 | 长度（mm） | 外径（mm） | 壁厚（mm） | 适用钢筋直径（mm） |
|---|---|---|---|---|
| M16 | 100 | 30 | 5 | 16 |
| M18 | 118 | 34 | 5.5-6 | 18 |
| M20 | 120 | 36 | 5.5-6 | 20 |
| M22 | 132 | 40 | 6-6.5 | 22 |
| M25 | 150 | 45 | 7-7.5 | 25 |
| M28 | 168 | 50 | 8-8.5 | 28 |
| M32 | 192 | 56-57 | 9-9.5 | 32 |
内径计算：内径=外径-2×壁厚。例如，M20套筒外径36mm，壁厚5.5-6mm，则内径为25-25.5mm。
材质要求：国标冷挤压套筒通常采用20#钢或20#二次退火钢材生产，确保硬度和物理性能符合标准。
外观和尺寸要求：需符合GB/T 8918-2017《轴承套筒冷挤压成型技术条件》，表面平整、无毛刺、无气泡等缺陷，尺寸精度高。
二、铁标冷挤压套筒规范尺寸
铁标冷挤压套筒与国标的主要差异在于长度，外径和壁厚相同。具体尺寸如下：
| 型号 | 长度（mm） | 外径（mm） | 壁厚（mm） | 适用钢筋直径（mm） |
|---|---|---|---|---|
| M16 | 110 | 30 | 5 | 16 |
| M18 | 125 | 34 | 5.5-6 | 18 |
| M20 | 130 | 36 | 5.5-6 | 20 |
| M22 | 140 | 40 | 6-6.5 | 22 |
| M25 | 170 | 45 | 7-7.5 | 25 |
| M28 | 190 | 50 | 8-8.5 | 28 |
| M32 | 200 | 56-57 | 9-9.5 | 32 |
材质要求：与国标相同，采用20#钢或20#二次退火钢材生产。
外观和尺寸要求：需满足铁标具体规范，表面平整、无毛刺、无气泡等缺陷，尺寸精度符合要求。
三、通用规范与检验标准
材质：冷挤压套筒应使用淬火优选的20#钢生产，确保硬度和物理性能达标。
外观检查：主要检查表面是否有裂纹、毛刺、腐蚀痕迹等缺陷。
尺寸检查：包括外径、内径、厚度、长度等尺寸是否符合要求。
精度要求：冷挤压工艺使套筒尺寸精度高，可达IT6级，确保安装和使用效果。
强度要求：冷挤压工艺使套筒金属组织致密，提高强度和耐磨性。
