直螺纹套筒施工全流程指南
直螺纹套筒施工是钢筋机械连接的核心工艺，通过标准化操作确保连接强度与施工效率。以下从施工准备、操作流程、质量控制、常见问题及应对措施四个方面系统阐述，结合工程实践与标准规范，提供可落地的技术方案。
一、施工准备：材料、工具与人员
1. 材料要求

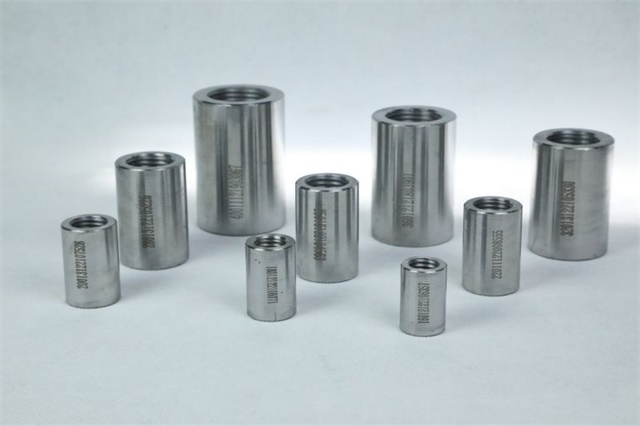

套筒：
材质：Q235(普通工程)、45#钢(高强度)、合金钢(超高层/抗震工程)。
尺寸偏差：外径误差≤±0.5mm，长度误差≤±1mm。
标识：套筒表面需刻印规格(如Φ25)、强度等级(HRB400/HRB500)、生产批号。
钢筋：
端部平整度：垂直度≤0.5°，无毛刺、锈蚀。
强度匹配：套筒抗拉强度≥钢筋母材抗拉强度标准值(如HRB500钢筋需匹配≥630MPa套筒)。
2. 工具配置
| 工具类型 | 规格要求 | 用途 |
|---|---|---|
| 滚丝机 | 精度±0.05mm，主轴转速≤50r/min | 钢筋端部螺纹加工 |
| 扭矩扳手 | 量程0-500N·m，精度±3% | 控制套筒旋入扭矩 |
| 通止规 | 符合GB/T 196-2003标准 | 检测螺纹加工精度 |
| 砂轮切割机 | 切割精度±1mm | 钢筋端部切平 |
3. 人员要求
持证上岗：操作人员需通过直螺纹套筒施工专项培训，取得上岗证。
分工明确：
加工组：负责钢筋端部处理、螺纹加工。
安装组：负责套筒旋入、扭矩控制。
质检组：负责外观检查、扭矩抽检、拉力试验。
二、施工流程：五步标准化操作
1. 钢筋端部处理
步骤：
切割：用砂轮切割机垂直切断钢筋，端面平整度≤0.5°。
除锈：用钢丝刷清除端部氧化皮、油污。
标记：在钢筋端部标记旋入长度(如Φ25钢筋旋入长度=套筒长度/2+1P，P为螺距)。
示例：Φ25钢筋套筒长度60mm，旋入长度=30mm+2.5mm(螺距)=32.5mm。
2. 螺纹加工
工艺选择：
滚压螺纹(推荐)：表面硬度提高30%-50%，耐磨性强。
切削螺纹：仅用于特殊材质钢筋(如不锈钢)。
参数控制：
| 钢筋直径（mm） | 螺距（mm） | 滚压次数 |
|---|---|---|
| Φ20 | 2.5 | 3-4次 |
| Φ25 | 3.0 | 4-5次 |
| Φ32 | 3.0 | 5-6次 |
检测：用通止规检测螺纹，通规能顺利旋入，止规旋入≤3P。
3. 套筒安装
步骤：
清洁：用毛刷清除套筒内壁铁屑、油污。
旋入：将钢筋端部对准套筒，用手旋入1-2扣。
扭矩紧固：用扭矩扳手按标准值旋紧(如Φ25钢筋≥260N·m)。
注意事项：
避免反向旋转，防止螺纹损伤。
旋入后外露螺纹≤1.5P。
4. 质量检查
外观检查：
螺纹无滑丝、崩牙。
套筒与钢筋轴线偏移≤2°。
扭矩抽检：
每500个接头抽检1组(3个试件)，扭矩合格率≥95%。
扭矩值偏差≤±10%(如Φ25钢筋扭矩260N·m，允许范围234-286N·m)。
5. 成品保护
防锈处理：在套筒外露螺纹涂抹防锈油。
标识：在接头处粘贴二维码，记录施工参数(钢筋批次、套筒型号、扭矩值)。
三、质量控制：关键点与检测方法
1. 关键控制点
螺纹加工精度：螺距误差≤±0.05mm，中径偏差≤6g公差。
旋入扭矩：按JGJ 107-2016标准执行(如Φ25钢筋≥260N·m)。
连接位置：避开构件受力更大区(如梁端1.5倍梁高范围内)。
2. 检测方法
| 检测项目 | 方法 | 判定标准 |
|---|---|---|
| 螺纹精度 | 通止规检测 | 通规通，止规旋入≤3P |
| 扭矩值 | 扭矩扳手实测 | 符合设计值±10% |
| 抗拉强度 | 单向拉伸试验（每500个接头抽1组） | ≥母材抗拉强度标准值 |
| 残余变形 | 高应力反复拉压试验（20次循环） | ≤0.3mm |
四、常见问题及应对措施
| 问题类型 | 原因分析 | 解决方案 |
|---|---|---|
| 滑丝 | 扭矩不足、螺纹加工精度低 | 校准扭矩扳手，重新滚压螺纹 |
| 断裂 | 套筒材质不合格、钢筋强度不匹配 | 更换高强度套筒，匹配钢筋等级 |
| 外露螺纹过长 | 旋入深度不足 | 增加旋入长度，重新紧固 |
| 扭矩值波动大 | 工人操作不规范、扳手未校准 | 开展标准化培训，定期校准扳手 |
五、施工优化建议
工具智能化：
采用数字扭矩扳手，实时显示扭矩值并自动记录。
使用螺纹检测仪，快速测量螺距、中径等参数。
工艺改进：
对大直径钢筋(≥Φ32)采用镦粗直螺纹工艺，提高连接强度。
在潮湿环境施工时，套筒内壁涂抹防锈密封胶。
管理标准化：
编制《直螺纹套筒施工操作手册》，明确工艺流程与质量标准。
建立质量追溯系统，通过二维码实现全流程可追溯。
六、结论
直螺纹套筒施工是保障钢筋连接质量的关键环节，需通过标准化操作、严格质量控制、智能化工具应用实现高效、可靠施工。建议：
优先选择滚压螺纹工艺，确保螺纹强度与耐磨性。
严格执行扭矩双控(扭矩值+旋入深度)，避免人为误差。
强化质量检测，通过破坏性试验与非破坏检测确保接头合格。
通过科学管理与技术创新，直螺纹套筒施工将为建筑工业化与高质量发展提供坚实支撑。
