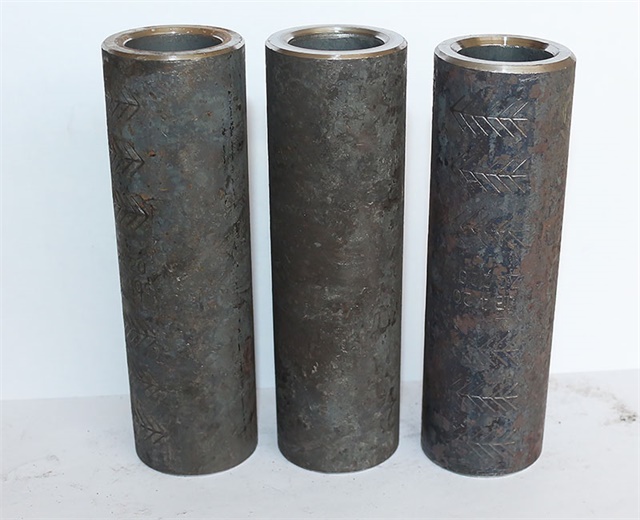

钢筋冷挤压套筒强度测试涉及多方面要求与规范，以下从测试标准、方法及合格判定等关键方面进行说明：
一、测试标准依据
行业标准规范
依据《钢筋机械连接通用技术规程》(JGJ107)，冷挤压套筒的抗拉强度需达到钢筋标准抗拉强度值的1.05倍或断于钢筋母材。
冷挤压套筒材料需选用适于压延加工的钢材，实测力学性能应满足屈服强度225~350N/mm²、抗拉强度375~500N/mm²、延伸率≥20%、硬度60~80HB。
试验批量要求
以500个同规格挤压接头为一批，不足500个仍按一批处理，每批抽取3个试件进行拉伸试验，试件长度约0.8米。
二、测试方法与实施
拉伸试验流程
试件制备：在母材与接头对应位置取样，确保试件符合设计性能等级要求。
试验执行：按验收批进行单向拉伸试验，记录抗拉强度数据。
复检机制：若有一个试件抗拉强度低于规定值，需取双倍数量试件复检;复检中仍有一个不合格，则判定该批接头为不合格品。
关键性能指标
承载力：套筒实测受拉承载力需达到被连接钢筋受拉承载力标准的1.1倍。
变形性能：包括单向拉伸、高应力反复拉压、大变形反复拉压等工况下的变形要求。
疲劳性能：用于有疲劳性能要求的钢筋接头时，抗疲劳性能需符合JGJ107规定。
三、合格判定标准
抗拉强度要求
抗拉强度需大于594N/mm²(断于钢筋或套筒均为合格)，或大于540N/mm²(断于钢筋时合格)。
试件抗拉强度不得低于钢筋标准值的1.05倍，或需满足断于钢筋母材的条件。
外观与尺寸要求
压痕道数、套筒直径压缩量及外径伸长值需符合检验范围。
接头压痕最小直径为原套筒外径的0.8~0.90倍，挤压后套筒伸长量为原长度的1.10~1.15倍。
接头两端钢筋轴线弯折角度不得大于4°。
服务热线
