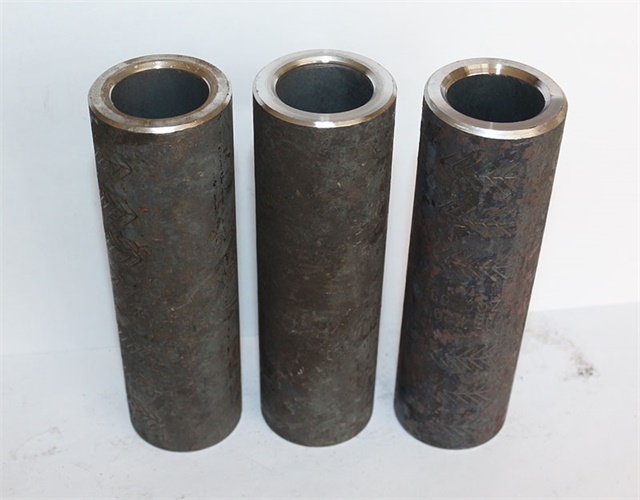

钢筋套筒的安装尺寸规范需严格遵循标准及工程实际需求，其核心要点涵盖直径匹配、长度要求、公差控制、安装步骤及质量检验等方面，具体如下：
一、直径匹配规范
钢筋套筒的直径需与所连接钢筋的直径严格对应，这是确保连接强度的前提。例如：
三级钢(HRB400)：Φ16钢筋对应套筒外径为24mm，Φ20钢筋对应30mm，Φ25钢筋对应37mm。
四级钢(HRB500)：因强度更高，套筒外径需增大10%-15%。如Φ16钢筋对应25mm，Φ20钢筋对应31.5mm，Φ25钢筋对应39.5mm。
匹配原则：套筒内径需与钢筋螺纹大径匹配，确保螺纹紧密咬合，避免滑丝或连接松动。
二、长度要求规范
套筒长度需满足连接强度及施工需求，具体规定如下：
最小长度：依据JG/T 163-2013标准，套筒长度应不小于钢筋直径的2.4倍(单边连接长度≥1.1倍钢筋直径)。例如，Φ25钢筋套筒最小长度为62mm。
实际长度：考虑钢筋下差、切断方式等因素，套筒长度通常比国标值增加3-5mm，以增强保险系数。如Φ25四级钢套筒实际长度常为62-65mm。
特殊场景：在地铁隧道、跨海大桥等受限空间，铁标套筒长度可能增加20%-50%，以适应施工需求。
三、公差控制规范
套筒尺寸公差需严格控制，以确保安装精度及连接质量：
外径公差：±0.5mm(如Φ25套筒外径允许范围为39.0-40.0mm)。
长度公差：±1mm(如62mm长套筒允许范围为61-63mm)。
形位公差：圆柱度≤0.05mm，同轴度≤0.08mm，通过端面与外圆同步磨削工艺及专用工装系统实现。
四、安装步骤规范
钢筋就位：将丝头检验合格的钢筋搬运至待连接处，确保钢筋端面平齐，与轴线垂直。
接头拧紧：使用扳手或管钳将套筒拧紧至设计扭矩值。例如，Φ25钢筋扭矩值需达到230-360N·m。
作标记：对已拧紧的接头作明显标记，与未拧紧接头区分开，防止漏拧。
施工检验：对安装完的接头进行质量检验，包括外观检查(如接头是否拧紧、丝头是否外露)及拉伸试验(如单向拉伸试验、高应力反复拉压试验)。
五、质量检验规范
出厂检验：每批套筒(同材料、同规格、同工艺，≤500个为一批)需进行外观尺寸与螺纹精度检测，并抽取3个试样进行单向拉伸试验。
现场检验：按验收批(同施工条件、同材料、同规格，≤500个接头为一批)抽取3个接头进行单向拉伸试验，合格率需达，否则按双倍数量复检。
型式检验：包含硬度试验和拉伸试验，套筒与钢筋装配后需满足JGJ 107标准接头强度要求。例如，Ⅰ级接头需通过单向拉伸试验(抗拉强度≥钢筋母材标准值，且断于母材而非接头)、高应力反复拉压试验(残余变形≤0.3mm)和大变形反复拉压试验(残余变形≤0.6mm)。
