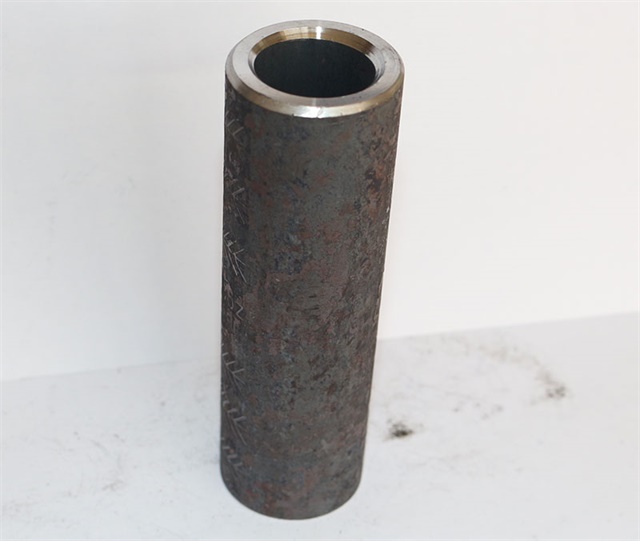

冷挤压套筒抗拉试验需以500个同规格接头为一批，每批随机抽取3个试件进行拉伸试验，试件抗拉强度需不低于钢筋标准值的1.05倍或断于母材;若复检仍不合格则判定整批为不合格品。以下是冷挤压套筒抗拉试验的详细要求：
一、试验批次与取样规则
批次划分：以500个相同规格挤压接头为一批，不足500个时仍按一批处理。
取样数量：每批随机抽取3个试件进行拉伸试验，试件长度约为0.8米。
二、抗拉强度要求
合格标准：三个试件的抗拉强度均需满足以下条件之一：
不低于该级别钢筋的标准抗拉强度值的1.05倍;
试件断裂位置在钢筋母材(而非套筒连接处)。
A级接头补充要求：若为A级接头，试件抗拉强度尚应≥0.9倍钢筋母材的实际抗拉强度。
三、不合格处理与复检流程
初检不合格：若有一个试件的抗拉强度低于规定值，需取双倍数量(即6个)的试件进行复检。
复检判定：复检中若仍有一个试件抗拉强度低于规定值，则判定该批接头为不合格品。
四、试验操作规范
试件制备：
试件应从成品中随机切取，确保代表性。
试件长度需满足试验机夹具要求，通常为0.8米左右。
试验过程：
使用试验机进行拉伸试验，加载速率应符合标准要求。
记录试件断裂位置及抗拉强度值。
结果判定：
根据断裂位置和抗拉强度值综合判定试件是否合格。
若断裂位置在套筒连接处且抗拉强度低于规定值，则判定为不合格。
五、质量影响因素与控制
套筒与钢筋匹配性：
套筒内径、外径及长度需与钢筋规格严格匹配。
不同规格钢筋连接时，套筒型号、模具型号及压痕参数需符合设计要求。
挤压工艺控制：
挤压顺序应为从中间向两边依次挤压，确保压痕均匀。
挤压道次、压痕最小直径及套筒伸长量需符合检验确定的范围。
外观质量检查：
接头表面不得有裂纹、折叠或影响性能的表面缺陷。
接头两端钢筋轴线弯折角度不得大于4°。
六、试验意义与应用
确保连接可靠性：抗拉试验是验证冷挤压套筒连接质量的关键手段，可确保接头在受力时不会发生断裂或滑移。
指导施工与验收：试验结果为施工质量控制和验收提供依据，确保工程质量符合设计要求。
促进技术优化：通过试验数据分析，可优化套筒设计、挤压工艺及材料选择，提高连接效率和安全性。
服务热线
