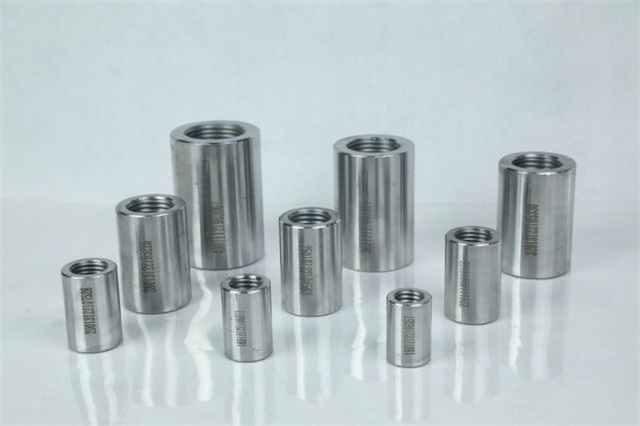

直螺纹套筒拉力性能解析
直螺纹套筒的拉力性能是衡量其连接可靠性的核心指标，直接关系到建筑结构的安全性。以下从拉力性能标准、影响因素、检测方法、典型案例及优化建议五个方面系统阐述。
一、直螺纹套筒拉力性能标准
标准要求(GB/T 1499.2-2018、JGJ 107-2016)
抗拉强度：接头抗拉强度应≥钢筋母材抗拉强度标准值(如HRB400钢筋≥540MPa，HRB500钢筋≥630MPa)。
残余变形：单向拉伸加载至0.6倍钢筋屈服强度后，残余变形≤0.1mm(高应力反复拉压试验下≤0.3mm)。
更大力总伸长率：≥母材标准值(如HRB400钢筋≥7.5%)。
典型拉力性能指标
| 钢筋等级 | 屈服强度（MPa） | 抗拉强度（MPa） | 套筒设计拉力（kN）* |
|---|---|---|---|
| HRB400 | ≥400 | ≥540 | Φ25: 245 |
| HRB500 | ≥500 | ≥630 | Φ25: 306 |
| 注：设计拉力=钢筋截面积×抗拉强度标准值（如Φ25钢筋截面积=490.9mm²，540MPa下拉力=490.9×540≈265kN，表中数值为工程安全系数调整值）。 |
二、影响直螺纹套筒拉力的关键因素
连接质量
螺纹加工精度：螺纹中径偏差过大(如超过6g公差)会导致应力集中，降低拉力承载能力。
旋入扭矩不足：扭矩低于标准值(如Φ25钢筋≥260N·m)会导致螺纹未完全咬合，易发生滑丝。
端部平整度：钢筋端部毛刺或弯曲会引发局部应力集中，降低拉力性能。
材料特性
套筒材质：低碳钢(Q235)套筒屈服强度较低，需增大壁厚以满足拉力要求;合金钢(45#钢)套筒可减小尺寸。
钢筋强度等级：HRB500钢筋对套筒的强度匹配性要求更高，需采用更高强度套筒或优化螺纹设计。
施工工艺
扭矩校准：扭矩扳手误差超过±5%会导致连接质量不稳定。
环境温度：低温环境下(如-20℃)，钢材韧性下降，需采用低温韧性套筒。
三、直螺纹套筒拉力检测方法
单向拉伸试验
设备：试验机(量程≥1000kN)。
步骤：
将连接好的钢筋-套筒试件固定于试验机夹具。
以20mm/min速度加载，记录更大拉力值及残余变形。
判断标准：拉力≥母材抗拉强度标准值，且无脆性断裂。
高应力反复拉压试验
加载制度：0→0.9fyk(屈服强度标准值)→0→-0.5fyk(反向加载)→0，循环20次。
判定标准：残余变形≤0.3mm，螺纹无滑移或断裂。
大变形反复拉压试验
加载制度：0→2εyk(屈服应变)→0→-εyk(反向加载)→0，循环4次。
判定标准：残余变形≤0.6mm，连接无破坏。
四、典型工程案例分析
港珠澳大桥沉管隧道
采用45#钢套筒，壁厚10mm，抗拉强度≥700MPa。
旋入扭矩≥500N·m，并通过超声波检测确认螺纹咬合率≥95%。
应用场景：Φ40预应力钢筋连接。
拉力要求：设计拉力≥800kN(HRB500钢筋，630MPa下理论拉力=1256.6mm²×630≈792kN)。
解决方案：
效果：经1000次疲劳试验(加载幅度0→600kN)，残余变形≤0.2mm。
上海中心大厦核心筒
采用变径套筒(内螺纹分段设计)，减少径向间隙。
施工前对钢筋端部进行车削平整，确保端面垂直度≤0.5°。
应用场景：Φ50竖向钢筋连接。
拉力要求：设计拉力≥1540kN(HRB500钢筋，630MPa下理论拉力=1963.5mm²×630≈1237kN，安全系数1.25)。
解决方案：
效果：现场抽检合格率，抗拉强度均≥1600kN。
五、拉力性能优化建议
设计优化
套筒壁厚设计：根据钢筋直径和强度等级，按公式计算最小壁厚：
t≥ 2⋅σ s⋅LF max ⋅r
(Fmax为设计拉力，r为套筒内半径，σs为套筒屈服强度，L为螺纹有效长度)。
螺纹参数优化：采用梯形螺纹(牙型角30°)替代普通三角螺纹，提高抗剪切能力。
加工控制
套筒热处理：调质处理(淬火+高温回火)使套筒硬度达到HRC28-32，兼顾强度和韧性。
钢筋螺纹滚压：滚压工艺使螺纹表面硬度提高30%-50%，耐磨性显著增强。
施工管理
扭矩双控：采用“扭矩-转角”双控法，确保旋入深度和扭矩同时达标。
质量追溯：对每批次套筒和钢筋进行二维码标识，记录加工参数和检测数据。
检测强化
破坏性抽检：按每500个接头抽检1组(3个试件)，进行单向拉伸试验。
非破坏检测：采用电磁超声技术检测螺纹咬合质量，避免对套筒造成损伤。
六、结论
直螺纹套筒的拉力性能是建筑结构安全的关键保障，需通过设计优化、加工控制、施工规范及检测强化四方面协同提升。建议：
优先选择高强度合金钢套筒，匹配钢筋强度等级;
严格执行扭矩-转角双控施工标准，确保连接质量;
对关键工程采用破坏性抽检+非破坏检测双模式，实现全生命周期质量管控。
通过科学管理和技术创新，直螺纹套筒的拉力性能可完全满足现代建筑对高强度、高可靠性的需求。
