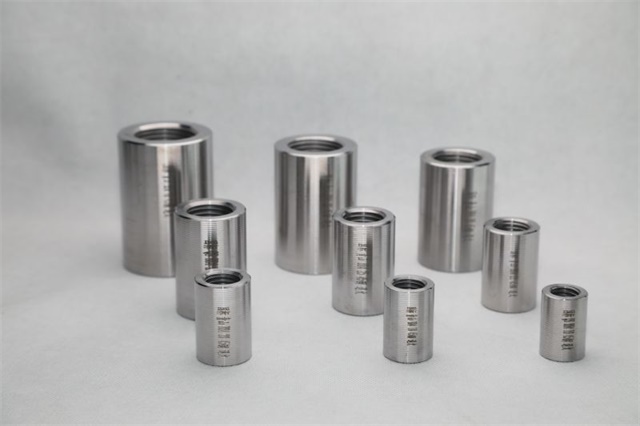

直螺纹套筒尺寸参数表

　　以下为你提供常见直螺纹套筒尺寸参数示例，不同标准(如中国国标 JGJ 107 - 2016、行业标准等)以及不同钢筋规格对应的直螺纹套筒尺寸参数会有所差异，以下数据仅供参考：

　　Ⅰ级接头(适用于要求较高、承受动力荷载等重要结构)

钢筋规格（mm）	套筒外径（mm）	套筒长度（mm）	丝头有效螺纹长度（mm）
16	25	40	22.5
18	27	45	25
20	31	50	27.5
22	33	55	30
25	39	60	32.5
28	44	65	37.5
32	49	75	42.5
36	54	85	47.5
40	60	90	52.5

　　Ⅱ级接头(适用于一般结构)

钢筋规格（mm）	套筒外径（mm）	套筒长度（mm）	丝头有效螺纹长度（mm）
16	24	40	22.5
18	26	45	25
20	30	50	27.5
22	32	55	30
25	38	60	32.5
28	43	65	37.5
32	48	75	42.5
36	53	85	47.5
40	59	90	52.5

　　Ⅲ级接头(适用于承受静力荷载为主的次要结构)

钢筋规格（mm）	套筒外径（mm）	套筒长度（mm）	丝头有效螺纹长度（mm）
16	23	40	22.5
18	25	45	25
20	29	50	27.5
22	31	55	30
25	37	60	32.5
28	42	65	37.5
32	47	75	42.5
36	52	85	47.5
40	58	90	52.5

　　参数说明

　　钢筋规格：指所连接的钢筋的公称直径。

　　套筒外径：套筒外部的更大直径，它会影响套筒的强度和与钢筋的配合空间。

　　套筒长度：套筒的整体长度，合适的长度能保证钢筋丝头与套筒有足够的啮合长度，从而确保连接强度。

　　丝头有效螺纹长度：钢筋丝头上能够与套筒有效啮合的螺纹部分的长度，是保证连接可靠性的关键参数之一。

　　在实际工程中，应严格按照设计要求和相关标准规范选用合适的直螺纹套筒，并确保套筒尺寸符合规定。

---
