冷挤压套筒长度规定解析

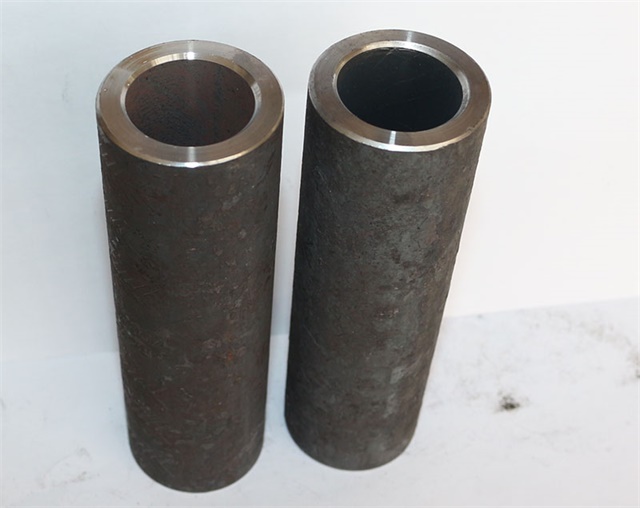

冷挤压套筒的长度是确保钢筋连接可靠性的关键参数，其设计需满足力学性能、施工工艺及规范要求。以下从标准依据、长度计算、特殊工况及常见问题等角度展开分析。
一、冷挤压套筒长度标准依据
1. 标准与行业规范
《JGJ 107-2016 钢筋机械连接技术规程》
明确套筒长度应满足挤压后钢筋与套筒的握裹力要求，并规定套筒外露长度(挤压后)应≤1倍钢筋公称直径(d)。
示例：Φ25mm钢筋，套筒外露长度≤25mm。
《GB/T 1499.2-2018 钢筋混凝土用钢 第2部分：热轧带肋钢筋》
间接要求套筒长度需覆盖钢筋的横肋区域，确保机械咬合效果。
《JG/T 163-2013 钢筋机械连接用套筒》
规定套筒长度公差为±2mm，确保加工精度。
2. 地方与企业标准
部分地区(如北京、上海)补充规定：套筒长度应≥5倍钢筋公称直径(5d)，且≥100mm(取较大值)。
示例：Φ20mm钢筋，套筒长度≥100mm;Φ32mm钢筋，套筒长度≥160mm。
大型企业(如中建、中铁)可能制定更严格的内控标准，要求套筒长度≥6d。
二、冷挤压套筒长度计算方法
1. 基础计算公式
套筒长度(L)需满足以下条件：
L≥L理论+ΔLL理论：理论最小长度，通常取4d~5d(d为钢筋公称直径)。
ΔL：附加长度，考虑挤压变形、施工误差等因素，一般取10~20mm。
2. 示例计算
Φ25mm钢筋：
理论最小长度：5d = 125mm
附加长度：15mm
推荐套筒长度：140mm(符合JG/T 163-2013公差要求)
Φ32mm钢筋：
理论最小长度：5d = 160mm
附加长度：20mm
推荐套筒长度：180mm
3. 特殊工况调整
大直径钢筋(≥Φ40mm)：
套筒长度可适当增加至6d~7d，以提升连接可靠性。
示例：Φ40mm钢筋，套筒长度建议≥240mm。
高腐蚀环境：
套筒长度增加10%~15%，确保足够的防腐涂层覆盖范围。
三、冷挤压套筒长度与施工工艺的关系
1. 分段挤压工艺
分段长度：套筒长度需满足至少3段挤压的要求，每段长度约为套筒总长的1/3。
示例：Φ25mm钢筋，套筒长度140mm，每段挤压长度≈47mm。
挤压道次：每段需挤压2~3次，确保套筒与钢筋充分咬合。
2. 超短型套筒
适用场景：狭小空间(如隧道管片接缝、装配式建筑节点)。
长度限制：套筒长度可缩短至4d，但需通过型式检验验证连接性能。
示例：Φ20mm钢筋，超短型套筒长度80mm(需满足JGJ 107-2016Ⅰ级接头要求)。
四、冷挤压套筒长度常见问题与解决方案
1. 套筒长度不足
风险：连接强度下降，易发生滑移或断裂。
解决方案：
重新选型更长的套筒。
采用加厚型套筒(壁厚增加1~2mm)，但需验证力学性能。
2. 套筒长度过长
风险：浪费材料，增加施工难度(如钢筋间距不足)。
解决方案：
优化设计，缩短套筒长度至规范允许的最小值。
采用异径套筒(如一端连接Φ25mm，另一端连接Φ22mm)，减少总长度。
3. 套筒长度公差超标
风险：挤压后外露长度不符合要求，影响验收。
解决方案：
加强套筒加工质量控制，公差控制在±1mm内。
施工前检查套筒长度，剔除不合格品。
五、冷挤压套筒长度典型案例
| 项目名称 | 钢筋规格 | 套筒长度 | 设计依据 | 验收结果 |
|---|---|---|---|---|
| 某超高层建筑核心筒 | Φ40mm | 250mm | 6d（240mm）+10mm附加长度 | 抗拉强度≥1.1倍母材，合格率 |
| 某地铁隧道管片 | Φ25mm | 120mm | 4d（100mm）+20mm附加长度 | 满足P12抗渗要求，无渗漏 |
| 某核电站反应堆厂房 | Φ32mm | 190mm | 5d（160mm）+30mm附加长度（防腐） | 通过核安全级抗震试验 |
六、总结与建议
长度设计原则
优先满足5d~6d的理论长度，并考虑附加长度(10~20mm)。
特殊工况(如大直径、高腐蚀)需适当增加长度。
施工注意事项
套筒长度公差严格控制在±2mm内。
挤压后外露长度≤1d，确保连接可靠性。
质量控制
套筒进场前检查长度、壁厚等参数。
施工后抽样检测连接强度(每500个接头抽检1组)。
直接结论：
常规钢筋(Φ12~Φ32mm)：套筒长度建议为5d+10~20mm。
大直径钢筋(≥Φ40mm)：套筒长度建议为6d+15~25mm。
超短型套筒：需通过型式检验，且长度≥4d。
建议：设计阶段应结合规范要求、施工条件、成本因素综合确定套筒长度，避免盲目缩短或加长。
服务热线
